如何判斷電線電纜的平方數是否達標?電線電纜的平方數計算方法
發表于 2023-03-20 瀏覽:
文章導讀:如何判斷電線電纜的平方數是否達標?電線電纜的平方數計算方法 電線幾平方是國家標準規定的的一個標稱值,電線的平方實際上標的是電線的橫截面積,即電線圓形橫截面的面積,單...
如何判斷電線電纜的平方數是否達標?電線電纜的平方數計算方法

電線幾平方是國家標準規定的的一個標稱值,電線的平方實際上標的是電線的橫截面積,即電線圓形橫截面的面積,單位為平方毫米。是用戶根據電線電纜的負荷來選擇電線電纜。那電線怎么看平方數的呢?電線的平方是怎么計算?
電線的規格在國際上常用的有三個標準:分別是美制(AWG)、英制(SWG)和我們的(CWG)。
電線怎么看平方數?
幾平方是國家標準規定的的一個標稱值,幾平方是用戶根據電線電纜的負荷來選擇電線電纜。
電線平方數是裝修水電施工中的一個口頭用語,常說的幾平方電線是沒加單位,即平方毫米。
電線的平方實際上標的是電線的橫截面積,即電線圓形橫截面的面積,單位為平方毫米。
1、整捆的新線,包裝表面會有線的標簽,清楚標注線的品牌、型號、線徑(電線的平方數),見下圖。
2、有些大品牌的電線在絕緣層上印有品牌、型號、線徑(電線的平方數)。

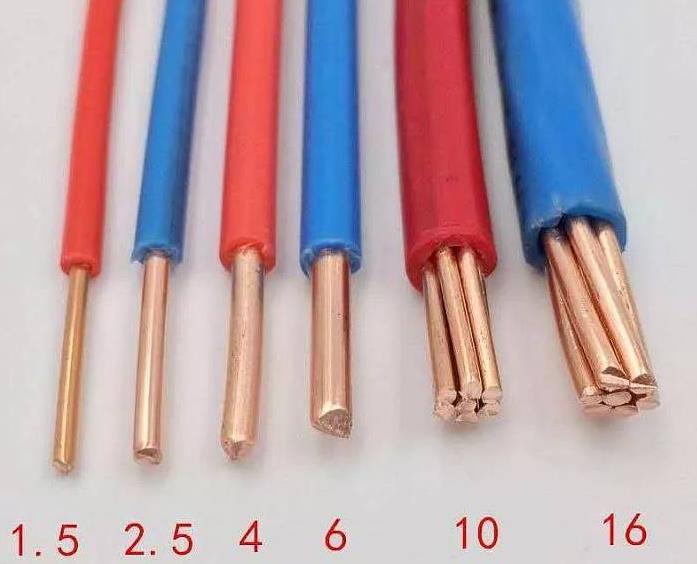

3、對于沒有標注的電線,經驗豐富的電工可以通過目測,看出電線的平方數。
4、沒有經驗的人,如果要判斷電線的粗細(平方),可用游標尺測量電線的直徑,然后求出截面。
如果要判斷電線的粗細(平方),可用游標尺測量電線的直徑,然后求出截面
截面的計算公式:S=半徑的平方R??×π(R為電線的半徑)
比如直徑1.76的線,就是1.76÷2×3.14=2.76平方≈2.5平方,(取近似值)。
如果你是要選擇電線的大小,一般是先根據用電器的功率大小算出電流,然后根據電流在查電工手冊即可,這樣比較準確。
如果是單芯的就可以量一下其直徑,然后得出半徑
根據面積的公式S=半徑*半徑*3.14
就可以知道該電線的橫截面積,而有些線是由多條線芯組合扭在一起的,這樣就不能用單芯的方法去算了,只能是按這條電線中多條線的其中一條去接單芯線算,然后再乘以線的股數就可以。
公式為S=半徑*半徑*3.14*N,其中N為扭成這條電線的數量!
電線電纜的平方計算方式
一般來說,經驗載電量是當電網電壓是220V時候,每平方電線的經驗載電量是一千瓦左右。
銅線每個平方可以載電1-1.5千瓦,鋁線每個平方可載電0.6-1千瓦。(學習更多線纜技術請點這里,海量干貨等著你)因此功率為1千瓦的電器只需用一平方的銅線就足夠了。
具體到電流,短距送電時一般銅線每平方可載3A到5A的電流。散熱條件好取5A/平方毫米,不好取3A/平方毫米。
換算方法:
知道電線的平方,計算電線的半徑用求圓形面積的公式計算:
電線平方數(平方毫米)=圓周率(3.14)×電線半徑(毫米)的平方
知道電線的平方,計算線直徑也是這樣,如:
2.5方電線的線直徑是:2.5÷3.14=0.8,再開方得出0.9毫米,因此2.5方線的線直徑是:2×0.9毫米=1.8毫米。
知道電線的直徑,計算電線的平方也用求圓形面積的公式來計算:
電線的平方=圓周率(3.14)×線直徑的平方/4
電纜大小也用平方標稱,多股線就是每根導線截面積之和。
電纜截面積的計算公式:
0.7854×電線直徑(毫米)的平方×股數
如48股(每股電線直徑0.2毫米)1.5平方的線:
0.7854×(0.2×0.2)×48=1.5平方
電線平方數和電流的換算關系
2.5平方毫米銅電源線的安全載流量--28A。
4平方毫米銅電源線的安全載流量--35A。
6平方毫米銅電源線的安全載流量--48A。
10平方毫米銅電源線的安全載流量--65A。
16平方毫米銅電源線的安全載流量--91A。
25平方毫米銅電源線的安全載流量--120A。
如果是鋁線,線徑要取銅線的1.5-2倍。
如果銅線電流小于28A,按每平方毫米10A來取肯定安全。
如果銅線電流大于120A,按每平方毫米5A來取。
電線電纜計算口訣
電線的平方可以用電線的直徑測量計算,因為電線直徑較好測量,2.5平方適用于民用照明、4平方用于室內插座、6平方用于即熱型熱水器。
公式是S=3.14d/4;d是直徑。
鋁芯絕緣導線載流量與截面的倍數關系
截面:1 1.5 2.5 4 6 10 16 25 35 50 70 95 120
倍數:9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5
電流:9 14 23 32 48 60 90 100 123 150 210 238 300
估算口訣:
十下五,百上二,二五三五四三界,
七零九五兩倍半,穿管溫度八九折,
銅線升級算,裸線加一半
【簡單活學活用】
用這個電工口訣來算:十下五,百上二,二五三五四三界,七零九五兩倍半,穿管溫度八九折,銅線升級算。
舉個例子:電線的平方數:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
口訣中
“十下五”,指的是10平方以下的可以流過五倍電流值
“百上二”,指的是100平方以上的線可以流過兩倍的電流值
“二五三五四三界”指的是25平方以下10平方以上的線可以流過四倍的電流,35平方以上50平方以下的線可以流過三倍的電流。
“七零九五兩倍半”指的是70平方、95平方的線可以流過2.5倍的電流。
以上口訣是根據鋁線來算的,“銅線升級算”指的是比如我選用了4平方的鋁線,流過的電流應該是20A,換成銅線就可以用2.5平方的線來代替。
導線截面積與載流量的計算:
一、一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。
一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。
[關鍵點]一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。如:2.5mm2BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A4mm2BVV銅導線安全載流量的推薦值4×8A/mm2=32A。
二、計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2,計算出所選取銅導線截面積S的上下范圍:
S=[I/(5~8)]=0.125I~0.2I(mm2)
S-----銅導線截面積(mm2)
I-----負載電流(A)
三、功率計算一般負載(也可以成為用電器,如點燈、冰箱等等)分為兩種,一種式電阻性負載,一種是電感性負載。
對于電阻性負載的計算公式:P=UI對于日光燈負載的計算公式:P=UIcosф,其中日光燈負載的功率因數cosф=0.5。不同電感性負載功率因數不同,統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦,則最大電流是I=P/Ucosф=6000/220*0.8=34(A)
但是,一般情況下,家里的電器不可能同時使用,所以加上一個公用系數,公用系數一般0.5。所以,上面的計算應該改寫成I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A)也就是說,這個家庭總的電流值為17A。則總閘空氣開關不能使用16A,應該用大于17A的。
電線截面積與安全載流量的計算
一、一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。
一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。<關鍵點>
一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。如:2.5mm2BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A4mm2BVV銅導線安全載流量的
推薦值4×8A/mm2=32A
二、計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2,計算出所選取銅導線截面積S的上下范圍:
S==0.125I~0.2I(mm2)S-----銅導線截面積(mm2)I-----負載電流(A)
三、功率計算一般負載(也可以成為用電器,如點燈、冰箱等等)分為兩種,一種式電阻性負載,一種是電感性負載。
對于電阻性負載的計算公式:P=UI
對于日光燈負載的計算公式:P=UIcosф,其中日光燈負載的功率因數cosф=0.5。
不同電感性負載功率因數不同,統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦,則最大電流是
I=P/Ucosф=6000/220×0.8=34(A)
但是,一般情況下,家里的電器不可能同時使用,所以加上一個公用系數,公用系數一般0.5。所以,上面的計算應該改寫成
I=P×公用系數/Ucosф=6000×0.5/220×0.8=17(A)
也就是說,這個家庭總的電流值為17A。則總閘空氣開關不能使用16A,應該用大于17A的。
估算口訣:
二點五下乘以九,往上減一順號走。三十五乘三點五,雙雙成組減點五。
條件有變加折算,高溫九折銅升級。穿管根數二三四,八七六折滿載流。
其實電線也可以稱呼它的直徑的,比如1平方的也可稱直徑1.13mm,1.5平方的也可說是1.37(mm直徑)。因為選用電線時主要考慮電線使用時會不會嚴發熱造成事故,電線的(截面積)平方數與通過的電流安培數有直接對應的倍數關系,計算起來很簡單方便。比如一平方銅電線流過6A電流是安全的,不會嚴重發熱。如2.5平方銅電線就是6A*2.5=15A,就這么簡單地算出來這2.5平方通過15A電流是安全的,如用直徑計算就麻煩多了。
如何判斷電纜的平方數是否達標
不管是電纜和電線,可以按照一下兩種方法來判斷:
1、對于實心圓導體用千分尺測量導體直徑d,單位:mm。按照圓面積公式計算,即:
S=π*d^2/4(mm^2)
2、對于多股單線絞合導體
a、非緊壓導體
可采取抽取一根或多根單線用千分尺測量直徑,計算出平均單線直徑d,單位:mm。按照圓面積公式計算出平均單線截面,再將單線平均截面積乘以總根數,就能得出實際電纜導體的截面積,即
S=(π*d^2/4)*n(mm^2)
式中n——導體的單線總根數(股數)
b、緊壓圓導體或扇形導體、瓦形導體
需要采取稱重截面法來測量,(學習更多線纜技術請點這里,海量干貨等著你)在電線或電纜上截取導體長度1000mm(去除絕緣的裸導體),用天平秤秤出重量值W,單位:g(克),再按照下列公式來計算出電纜導體的截面值
S=W/(ρ·L)=W(g)/[ρ(g/cm^3)*10^(-3)*1000(mm)]=W(g)/ρ(g/cm^3)(mm^2)
其中:ρ——導體材料比重,銅8.89(g/cm^3)、鋁2.7(g/cm^3)
注:稱重截面法同樣適用于非緊壓導體的截面積測量。
以上計算出的電纜導體的截面值只是用來與電纜標稱截面的參考比較。因為按照國家標準GB∕T 3956-2008《電纜的導體》要求,只對導體的電阻率有嚴格要求,電阻不得大于標準要求的最大電阻值,即使電纜導體的截面積小于標稱值,只要是導體的電阻值是合格的(小于標準中規定的最大值)就可以認為導體是合格的。要保證導體的電阻合格,實際導體的截面積就不可能小得太多。
