RVV電纜
電氣圖紙中符號rvv-3*4/mr/pvc20/wc/cc是啥意思
標明線道途徑、敷設辦法和所運用的電工管,rvv-3*4指多股軟銅線3*4平方毫米,MR指金屬線槽吧,PVC20指電工管為塑料管、管徑為20mm,wc、cc指暗敷在墻面及頂板內。這兒說一下MR和PVC20一同出現可能是規劃差錯,也可能是某段會運用的MR。
KVVR電纜和RVV電纜有什么區別
1、含義不同
KVVR電纜是指銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜;K的含義是控制電纜;V的含義是聚氯乙烯;R的含義是軟線。

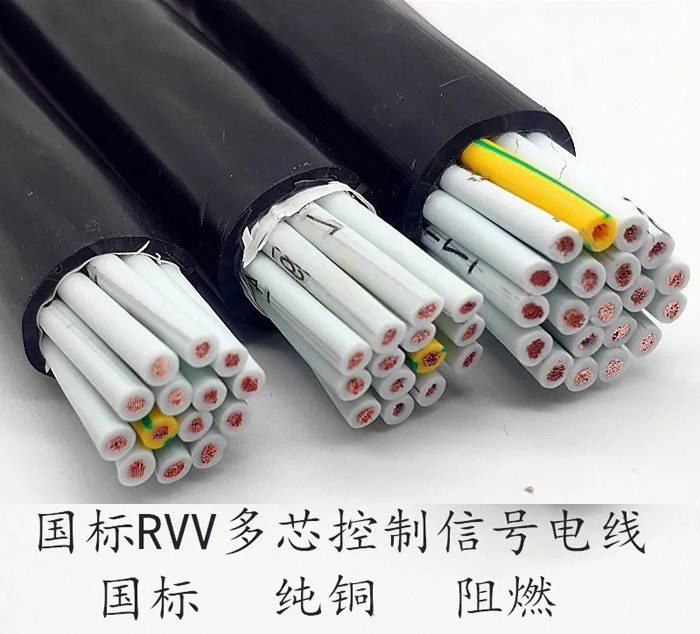

RVV電纜即RVV電線,全稱銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線,又稱輕型聚氯乙烯護套軟線,俗稱軟護套線,是護套線的一種。
2、用途不同
KVVR電纜敷設在室內要求柔軟等場所或許敷設在室內有移動要求的非屏蔽場合;
RVV電纜首要應用于電器、表面和電子設備及自動化設備用電源線、控制線及信號傳輸線,具體可用于防盜報警系統、樓宇對講系統等。
擴展資料:
KVVR電纜的類型及稱謂
KVV—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜。
KVVP3—銅芯聚氯乙烯絕緣、聚氯乙烯護套鋁箔屏蔽控制電纜。
KVV 22—銅芯聚氯乙烯絕緣、聚氯乙烯護套鋼帶鎧裝控制電纜。
KVVRP—銅芯聚氯乙烯絕緣、聚氯乙烯護套編織屏蔽控制軟電纜。
KVVP 2—銅芯聚氯乙烯絕緣、聚氯乙烯護套銅帶屏蔽控制電纜。
KVVP—銅芯聚氯乙烯絕緣、聚氯乙烯編織屏蔽控制電纜。
KVVR—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制軟電纜。
